標準化行人AEB測試系統
河北普傲科技有限公司提供符合中國測試場景的標準化行人AEB測試目標物、標準化自行車AEB測試目標物、電動自行車AEB測試目標物、兩輪輕便摩托車AEB測試目標物、車道偏離/道路偏離測試用標準化路邊設施以及中央隔離帶目標物(包括模擬兩波金屬護欄、模擬三波金屬護欄、模擬水泥路樁、模擬路牙以及代表不同季節和不同地區的模擬草地等)。河北普傲汽車科技在中國和美國同時擁有專業的研發團隊,核心成員參與了國際汽車工程師學會(SAE)主動安全標準委員會行人目標物、自行車目標物以及車道/道路偏離路邊設施目標物標準的制定工作。
河北普傲汽車科技有限公司的標準化行人AEB測試系統是豐田汽車公司和美國普渡大學多年的研究成果,目前已獲得其聯合授權,并實現了國產化。
河北普傲汽車科技有限公司標準化行人AEB測試系統,基于歷年行人碰撞數據、TASI-110 自然駕駛數據以及人體測量數據進行設計,是SAE標準J3116_201706的主要參考目標。目標物配置多個運動自由度,可實現完全的自然類人行走,且步行速度可調,能夠產生與真實行人完全相同的微多普勒效應(micro-Doppler)。目標物皮膚受專利保護,可實現360度范圍內與真實行人完全相同的77GHz雷達以及激光雷達反射屬性。目標物可測試的碰撞速度高達60公里/小時。碰撞后恢復測試時間小于2分鐘。

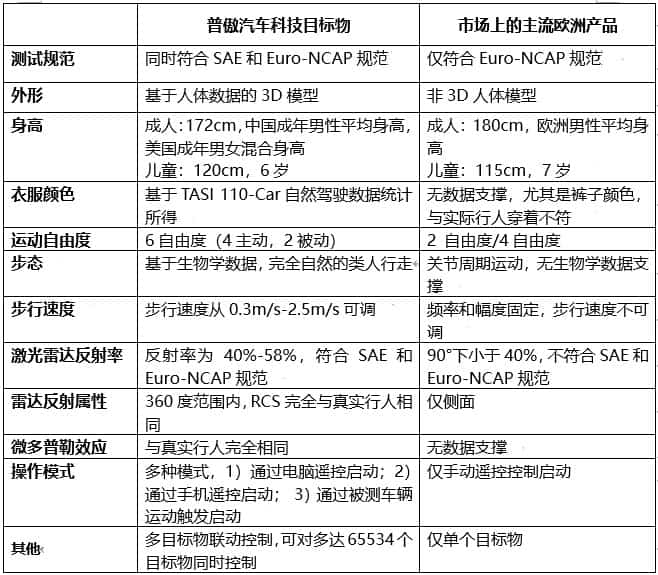

河北普傲汽車科技提供靜止型和運動型兩類3D行人目標物,每類目標物均包括成人和兒童兩種,均符合SAE和Euro Ncap規范要求。與市場上提供的同類歐洲產品相比具有明顯的技術優勢,更符合中國國情和測試場景技術要求。

2. 產品主要技術特征
2.1.視覺特征

圖1、行人目標物Steve(成人)、Steve Jr(兒童)
2.2. 詳細參數
|
|
成人 目標物Steve |
兒童 目標物Steve Jr. |
|
規范 |
同時符合SAE和Euro Ncap規范 |
|
|
外形 |
基于人體數據3D模型 |
|
|
身高 |
172cm |
120cm |
|
重量 |
6.7kg |
3.4kg |
|
上肢長度(不含手長) |
573mm |
238mm |
|
下肢長度 |
912mm |
658mm |
|
運動自由度 |
4主動(肩關節、髖關節),2被動(膝關節) |
|
|
步態 |
自然類人行走。步態可提前預設,也可在線實時調整。步行速度調整范圍:0.3m/s-2.5m/s |
|
|
通訊接口 |
Zigbee、藍牙、WiFi |
|
|
操作模式 |
1). 通過電腦遙控啟動; 2). 通過手機遙控啟動;3). 通過被測車輛運動觸發啟動 |
|
|
可測試碰撞速度 |
60km/h |
|
|
碰撞保護模式 |
1). 停止紅外傳感器。由被測車輛的運動觸發,在與目標物發生碰撞前,切斷目標物電源;2). 加速度傳感器 。通過監測碰撞加速度,切換目標物電源;3). 關節可分離。碰撞發生后,胳膊、腿與身體分離 |
|
|
慣性測量單元 |
3軸加速度、3軸陀螺、3軸歐拉角,數據可回傳 |
|
|
碰撞后恢復時間 |
小于2分鐘 |
|
|
操作溫度 |
-20°C – 50°C |
|
2.3. 77GHz雷達RCS

圖2、成人目標物RCS與真實行人RCS(9位真實行人測量值)對比圖
2.4. 微多普勒效應


圖3、不同步行速度下的77GHz雷達微多普勒效應 (micro-Doppler)

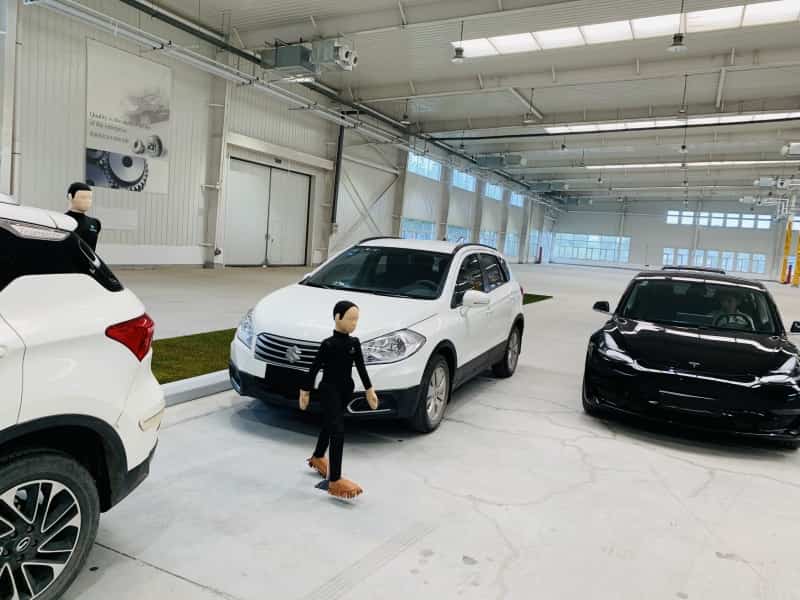

圖4、 行人AEB測試系統室內測試(成人)


圖5、行人AEB測試系統室內測試(兒童)


圖6、行人AEB測試系統室外測試(兒童)


圖7、亮相于CES大會


圖8、Discovery探索發現頻道專題報道
